華豐自產軸向型波紋補償器一般用它來干嘛

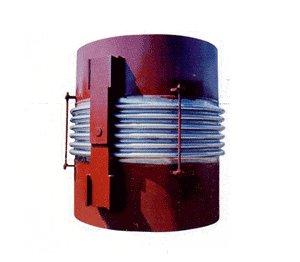

軸向型內壓式波紋補償器又叫軸向型波紋膨脹節，軸向型補償器，軸向型金屬膨脹節，主要用于補償軸向位移�？梢匝a償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

軸向型是*普通的波紋補償器，補償器自身不能承受管道的內壓推力，計算固定支座受力時，是由內壓推力、軸向彈力、橫向彈力、彎矩及合成彎矩還有管道的重量，及承受的風載等組成的。

 產品說明

軸向型內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

產品軸向補償量：18mm-400mm

波紋補償器對支座作用力的計算：

內壓推力：F=100·P·A 軸向彈力：Fx=Kx·（f·X）

橫向彈力：Fy=Ky·Y 彎 矩：My=Fy·L

彎 矩：Mθ=Kθ·θ 合成彎矩：M=My+Mθ

式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm

Ky：橫向剛度N/mm Y： 橫向?qū)嶋H位移量mm

Kθ：角向剛度N·m/度　θ ：角向?qū)嶋H位移量度

P：工作壓力MPa A：波紋管有效面積cm2

L：補償器中點至支座的距離m
